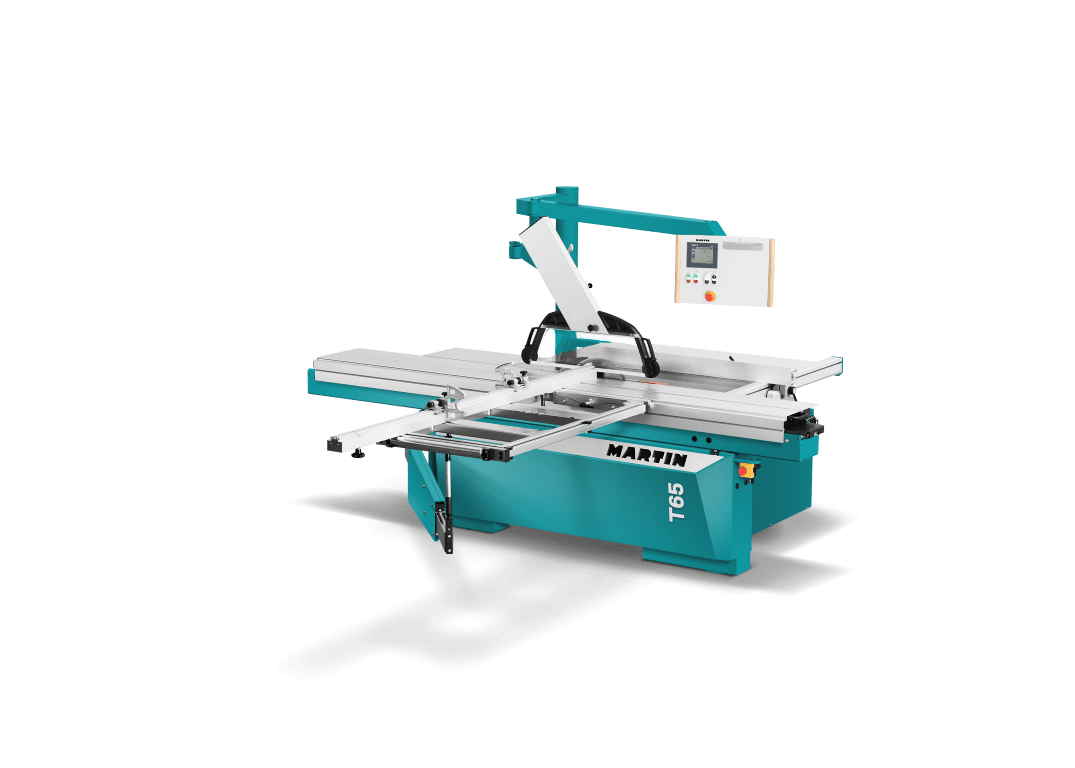

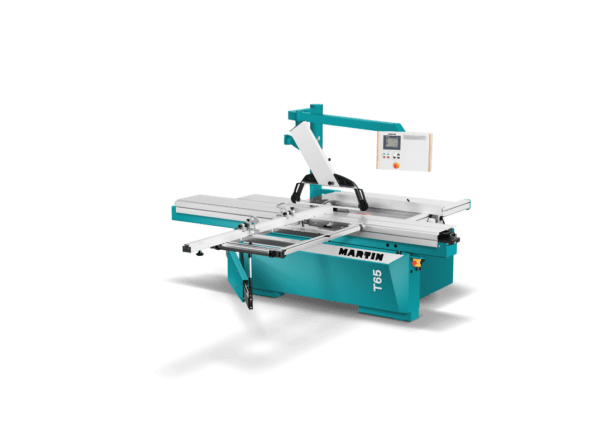

| Martin T65 Formaatzaag | ||
| Technische gegevens: | ||
| Tafelametingen | :: | 860 mm x 1370 mm uit gietijzer, Tafelverlenging seriematig als gereedschap 335*625 mm |
| Tafelhoogte | :: | 900 mm. |
| Rolwagen | :: | Standaardlengte 3000 mm, tafellengte is zaaglengte, traploos vergrendelbaar, geharde strippen, slijtvrij en zelfreinigend, uitwisselbare tafellippen, geëloxeerd. |
| Zaagas | :: | 30 mm. Ø met 2 meeneem stiften ø8 mm |
| Zaagblad wissel | :: | Snelwisselsysteem “Prolock” |

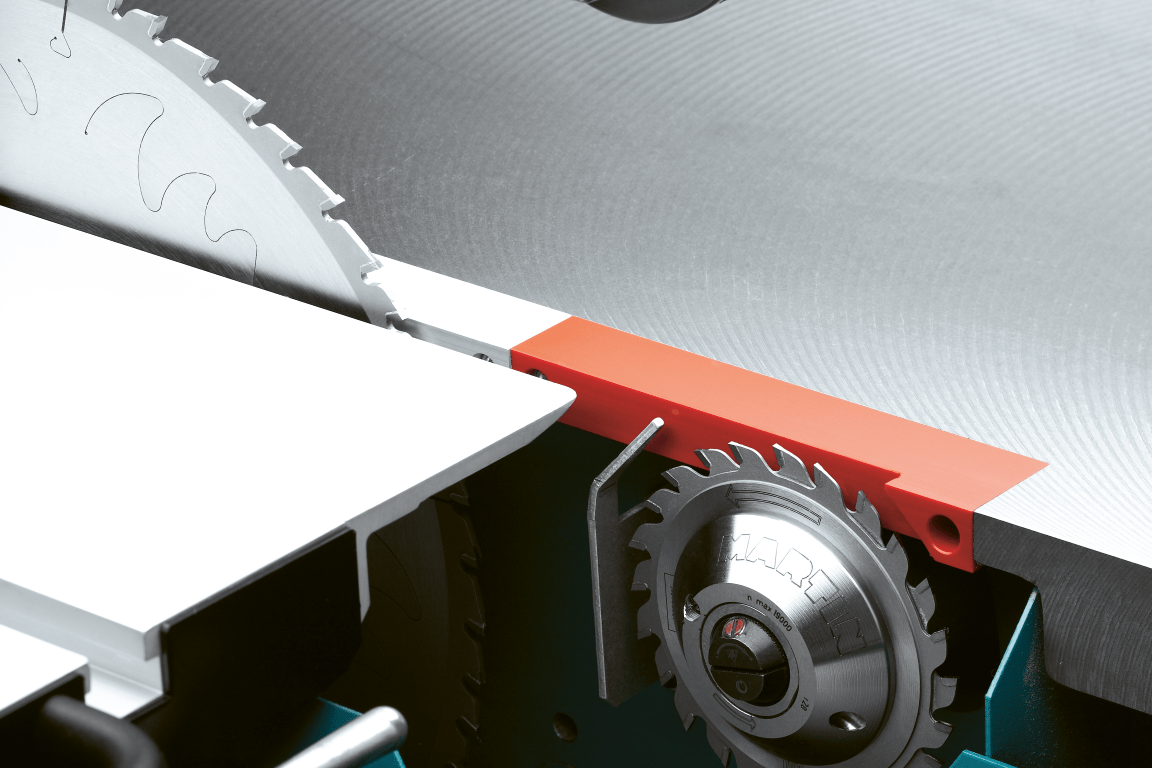

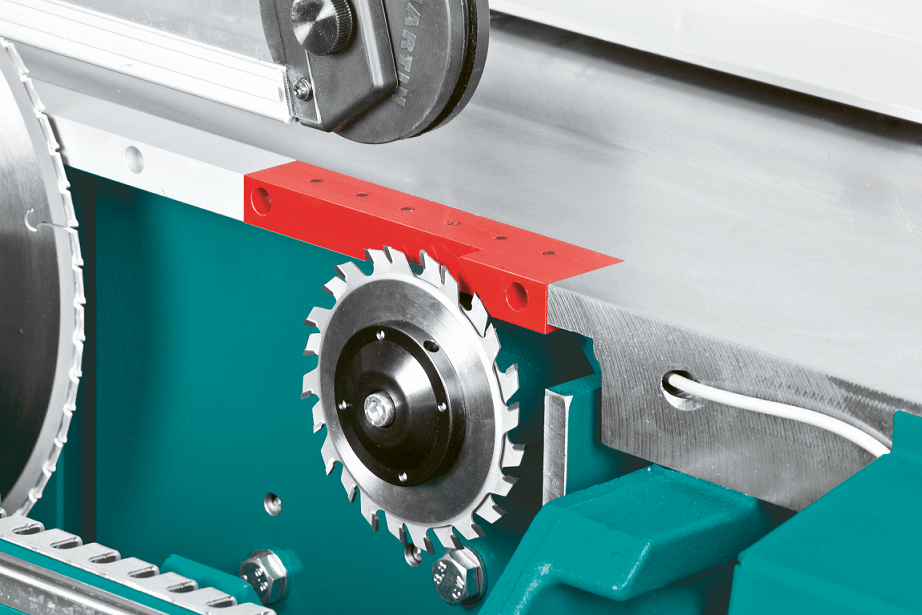

| Zaagbladdiameter | :: | ø 250-550 mm, tot ø 400 mm onder tafelniveau te verzinken en combineren met voorritszaag |
| Zaagbreedte | :: | 850 mm. |
| Lengte-aanslag | :: | Geëloxeerd aluminium met doorlopende aanslag, fijnverstelling met loep voor beide aanslagelementen. Maataanduiding op schaal. Lengte-verrekening voor hoeken met elektronische ondersteuning. Zaaglengte 95 – 2.000 mm., uittrekbaar tot 3.220 mm. |

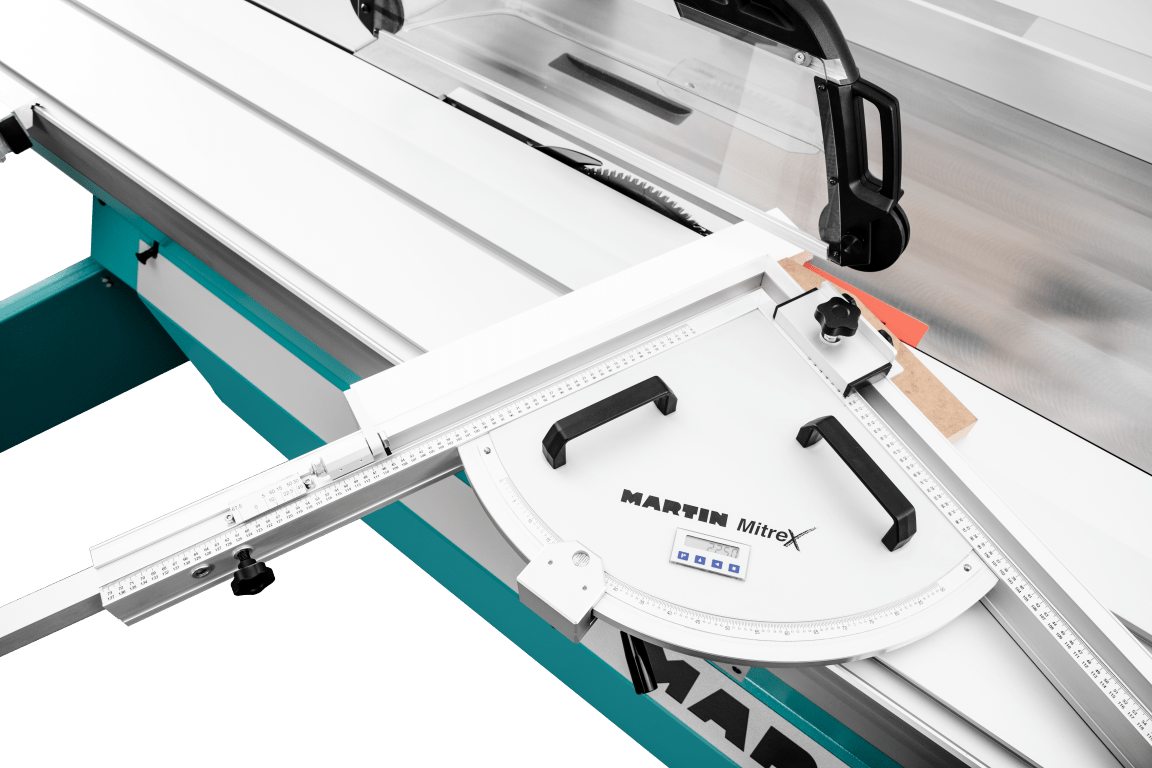

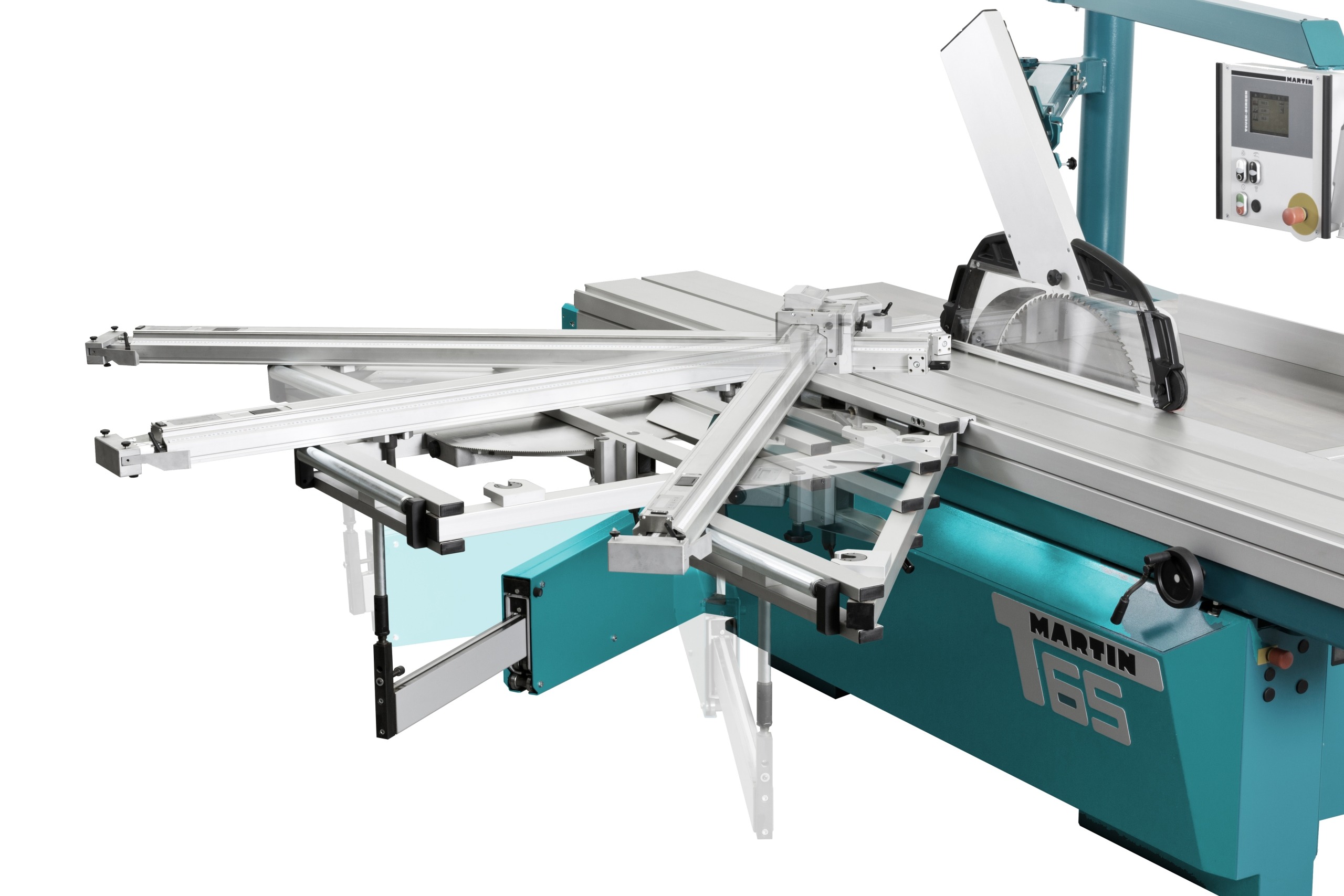

| Oplegtafel | :: | Uitvoering staal verzinkt, hoekenzagen op schaal zonder verstellen van de aanslag, geïntegreerde indexpunten voor 0°, 22,5°, 30°en 45°. 1340 x 650 mm. |
| Parallel-aanslag | :: | Aanslag geleider aluminium geëloxeerd, handwiel breedte verstelling met display en daarnaast een meetlint opde tafel, lineaal draaibaar en afneembaar, geleiding middels vier kogellagers. |
| Afzuiging | :: | Zaagkap afzuiging Ø 100 mm, machineframe Ø 120 mm, minimaal 23 m3/min bij minimaal 800 Pa onderdruk. |
| Toebehoren | :: | Klemschoen, terugtrekgreep, duwhout, imbus sleutels, 4spouwmessen (250/350, 350/450, 450/500, 500/550), handgreep duwhout |

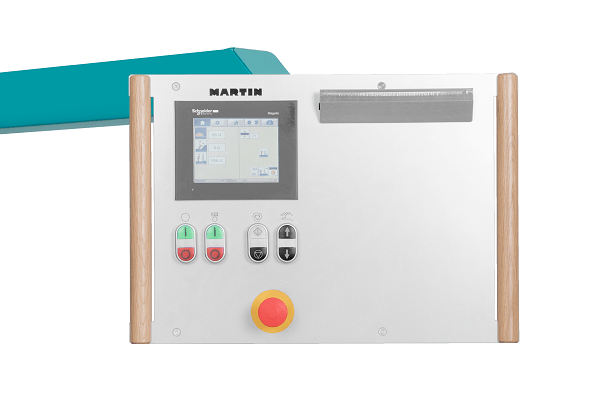

| Bediening | :: | “Touchscreen 5,7″” (145 mm) ooghoogte, LCD 16 kleuren draaibaar en wegzwenkbaar. 2/3-Assen-besturing voor zaaghoogte en –schuinte, zaagbreedte Bij handwiel breedte verstelling is de uitlezing wel volledig in de besturing geïntegreerd Grafische weergave van alle submenu’s. Geïntegreerde rekenmachine, functie-menu’s voor bijv. lengte-verrekening, sponning- en groefzagen. Geïntegreerde bedrijfsurenteller Gereedschapsmenu voor 8 gereedschappen, diagnosesysteem en taalkeuze “ |
| Elektrisch gedeelte | :: | Elektronisch gestuurde softstarter-rem voor hoofdzaag. Nullastbeveiliging, Noodstop, motorbeveiligingschakelaar. Potentiaalvrij voor aansturing van afzuiging |
| :: | ||
| :: | ||
| :: | ||
| Technische gegevens: | :: | |
| :: | ||
| Motorvermogen: | :: | 5,5 KW (7,5 PK), 3~/400V – 50 Hz |
| 2-Assen-besturing | :: | |
| Toerental: | :: | 2.800 / 4.000 / 5.000 tpm, met standaard riemverstelling middels tafelopening |

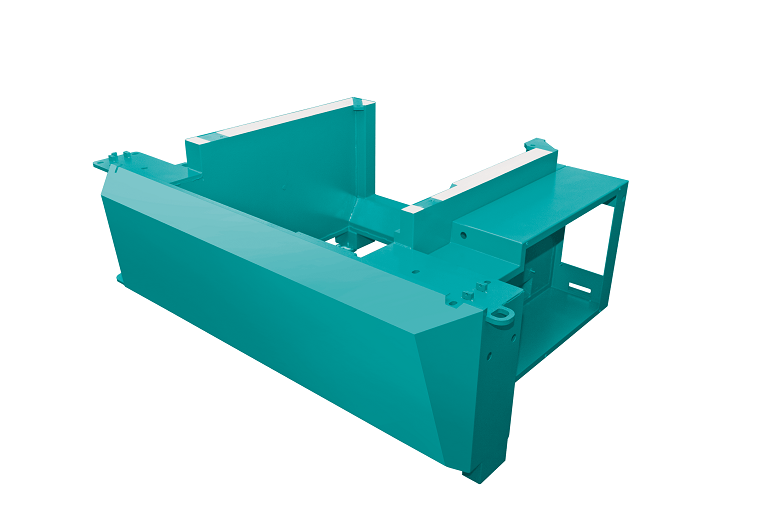

| Gewicht: | :: | 1.600 – 2.200 KG Martin machine frame gevuld met schokabsorberende mortel |
| Bediening: | :: | Ooghoogte |
| Zaaghoogte: | :: | max. 204 mm / zaagblad ø 550 mm/0° |
| :: | max. 135 mm / zaagblad ø 550 mm/+45° | |
| Zaagbladdiameter: | :: | ø 250-550 mm, tot ø 400 mm onder tafelniveau te verzinken en combineren met voorritszaag |

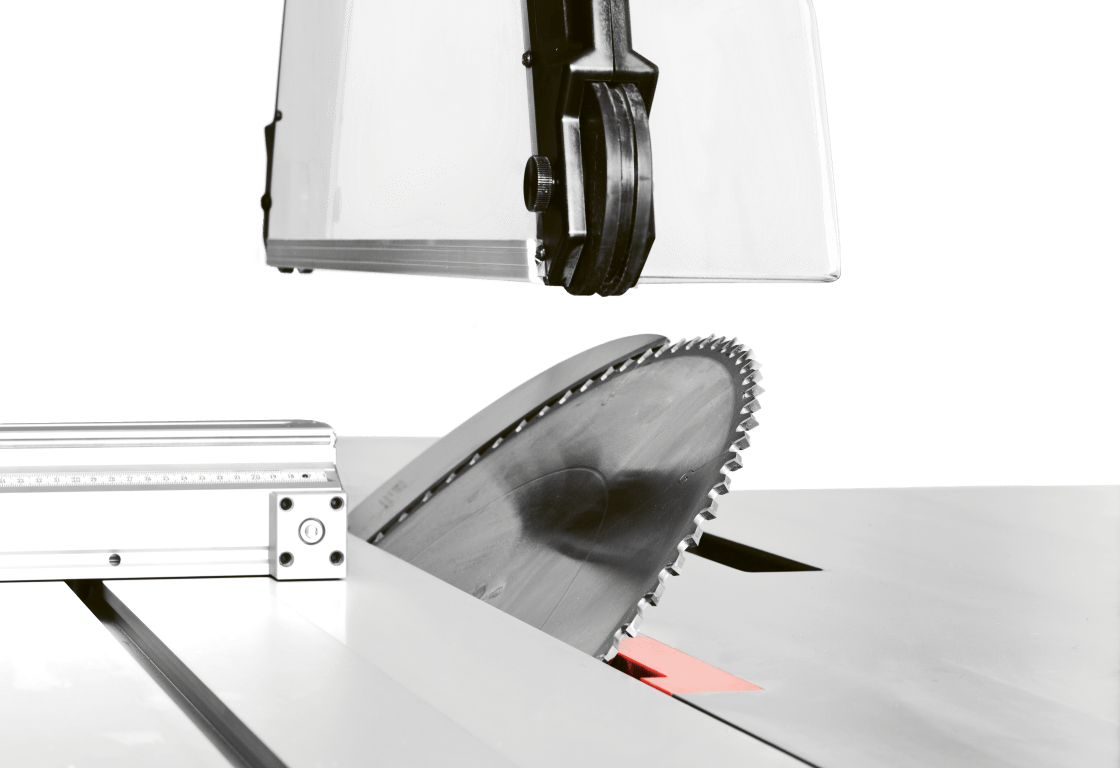

| Zaagbladschuinte: | :: | 0º – 46º (met kantelbaar gelei voor schuinzagen). |
| Zaagsnede breedte | :: | Zaagbladen met tand tot max. 6 mm breedte, 0° tot +46° te gebruiken. Bij 0° tot max. 20 mm speciaalgereedschap mogelijk |
