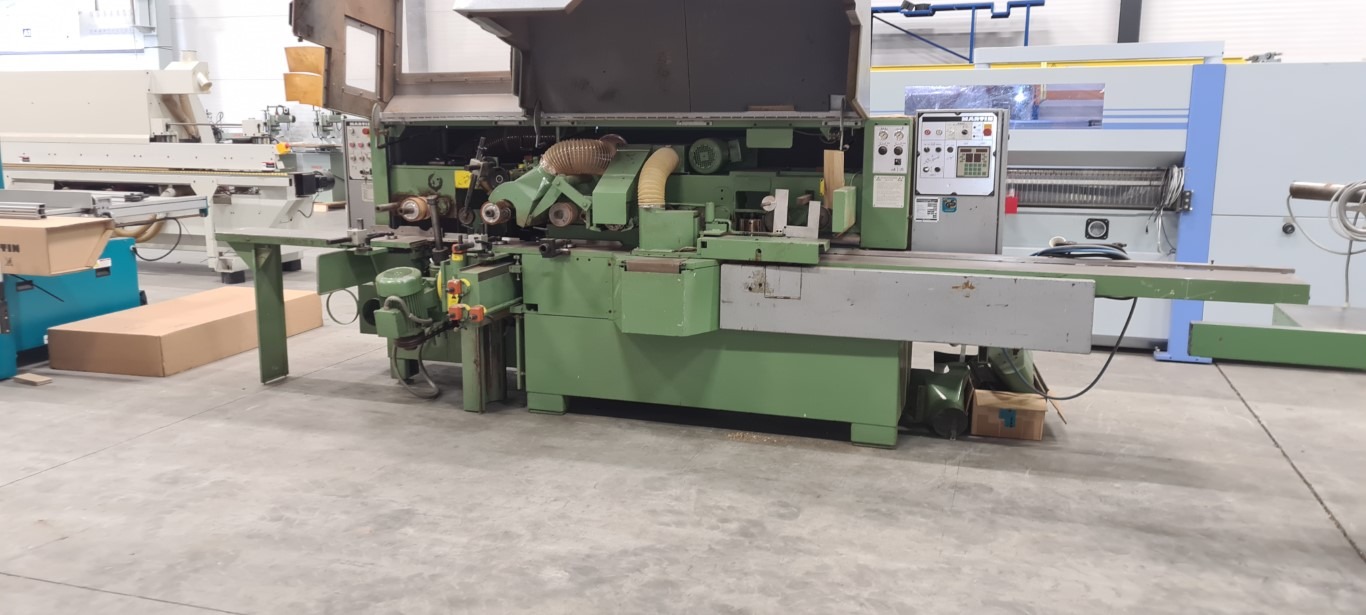

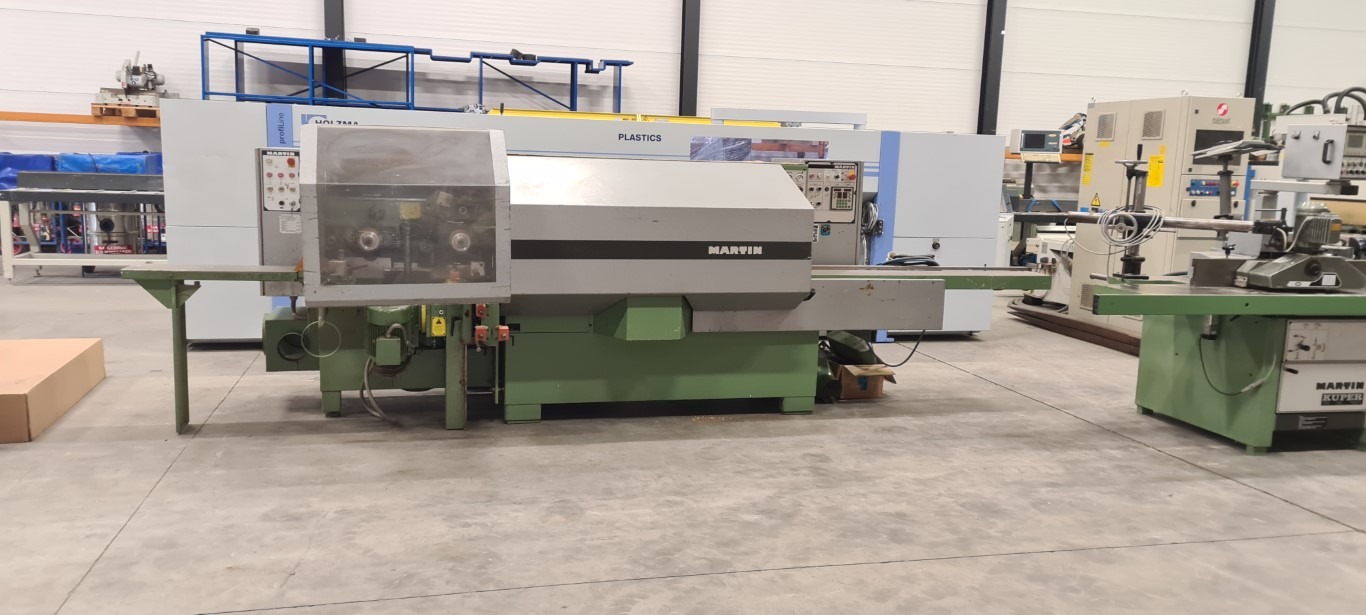

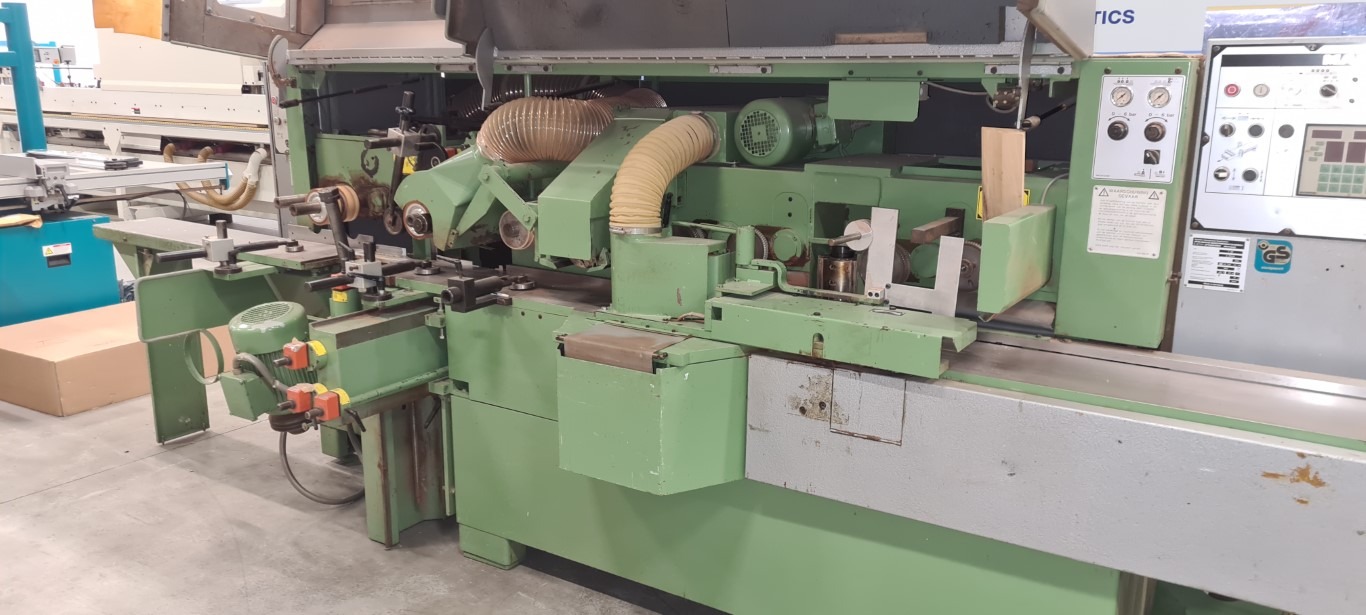

| MARTIN T90 4-zijdige schaaf en profileersautomaat met 7 schaafassen, NC gestuurde hoogte en breedte verstelling |
|
|
| Spezifikationen: |
|
| Merk: |
MARTIN |
| Type: |
T90 Profil met 6 schaafassen (Optioneel 7e-as) |
| Bouwjaar: |
totaal gereviseerd en nieuw gespoten |
|
|
|
|
| Voorvlak tafel: |
2000 mm + 1.000 mm tafel verlenging |
| Spaanafname vlakas: |
Max. spaanafname 10 mm |
| Spaanafname rechts: |
Max. spaanafname 10 mm |
| Schaafbreedte: |
22 – 240 mm (260 alleen mogelijk bij inkamering van freesgereedschap) |
| Schaafdikte: |
5 – 170 mm |
| Vlak-/onder as: |
1. met max.spaanafname 12 mm, met 240 m opspanlengte, min. ø100- max. ø125 mm |

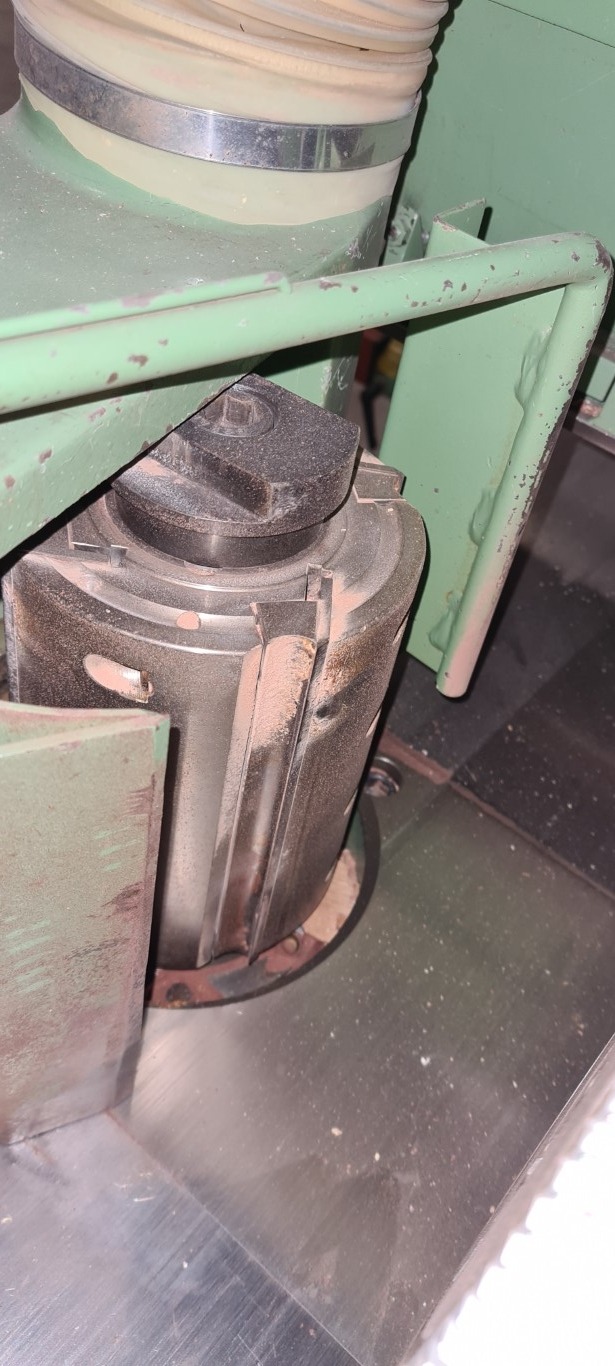

| Strijkassen: |

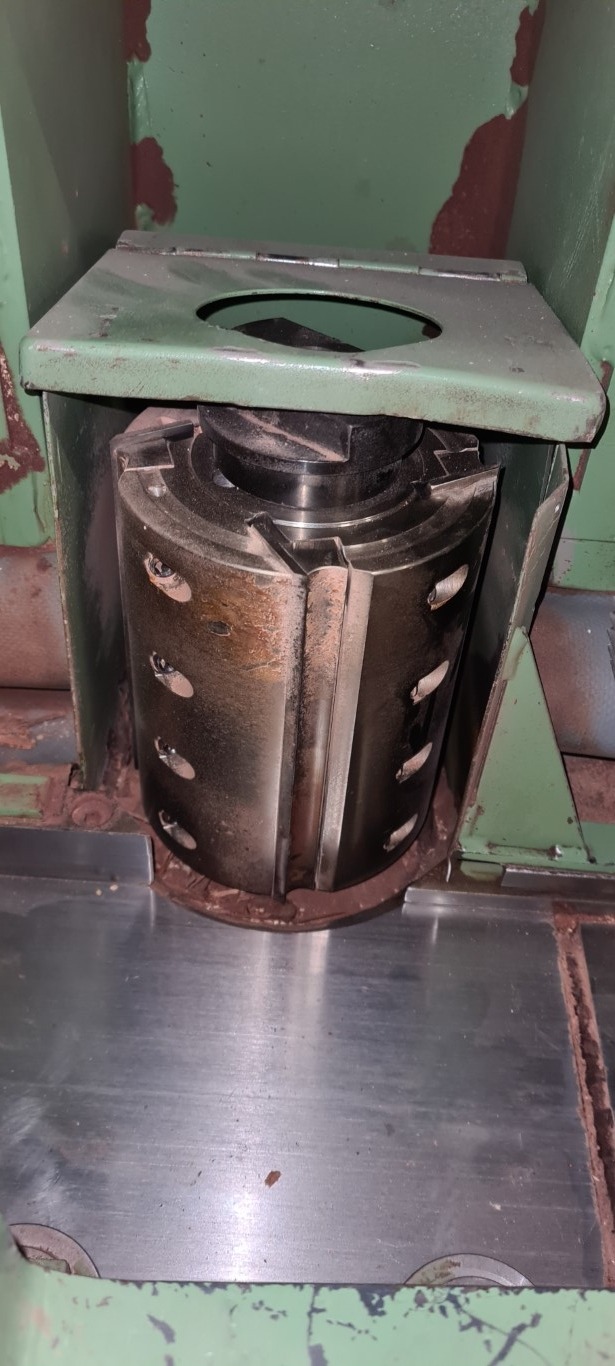

2 & 3 (verikaal-as) met max. spaanafname 12 mm, met 170 m opspanlengte, min. ø125 mm |
| Vandikte-as: |
4. (horizontaal-as) met max. spaanafname 8.5 mm, met 240 m opspanlengte, ø125 mm |
| Boven-as 2/profileer as: |
5. (boven) profielspindel ø40 mm met 240 m opspanlengte, min. ø100- max. ø180 mm, verstelbereik 64 mm t.o.v. bovenbrug, 40 mm axiaal |
| Rechter spil 2 – profileer as: |
6. zijspil profiel spindel ø40 mm met 170 mm opspanlengte, min ø100 mm- max 180 mm |
| UNIVERSEEL-as |
7. 90° profielspindel ø40 mm met 240 m opspanlengte, min. ø100- max. ø180 mm |
| Schaafhoogte: |
NC-gestuurde verstelling/handmatige (elektrische) verstelling |
| Schaafbreedte: |
NC-gestuurde verstelling/handmatige (elektrische) verstelling |
| Kopmaat: |
100 programma plaatsen |

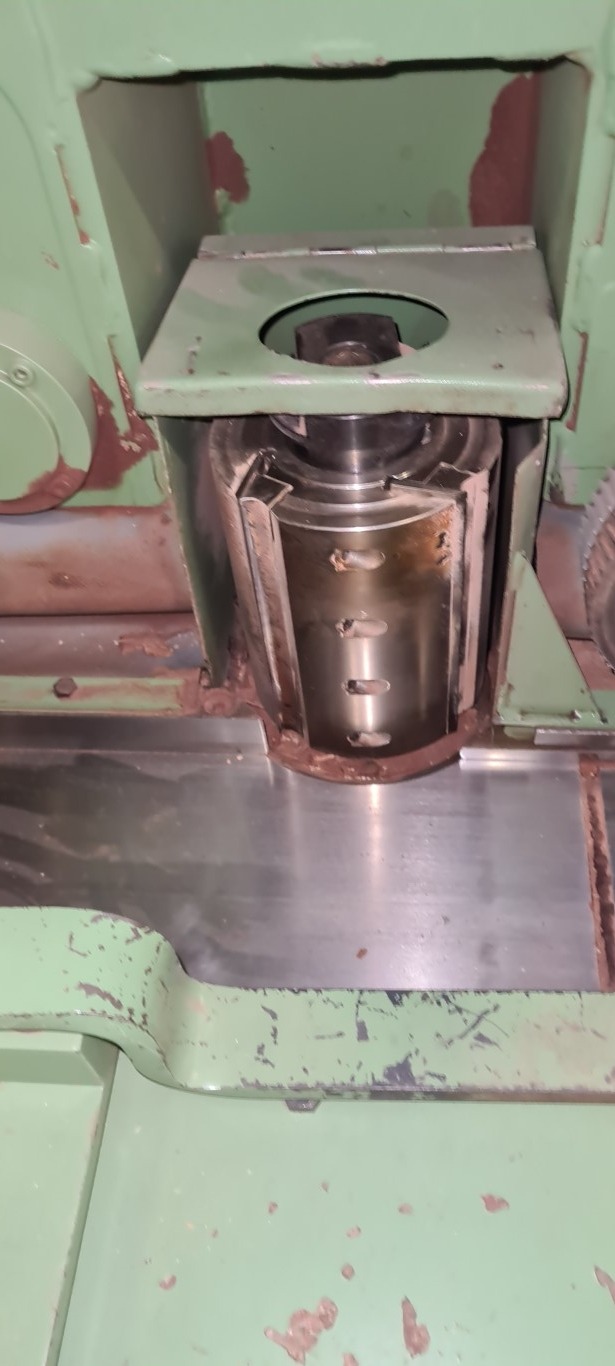

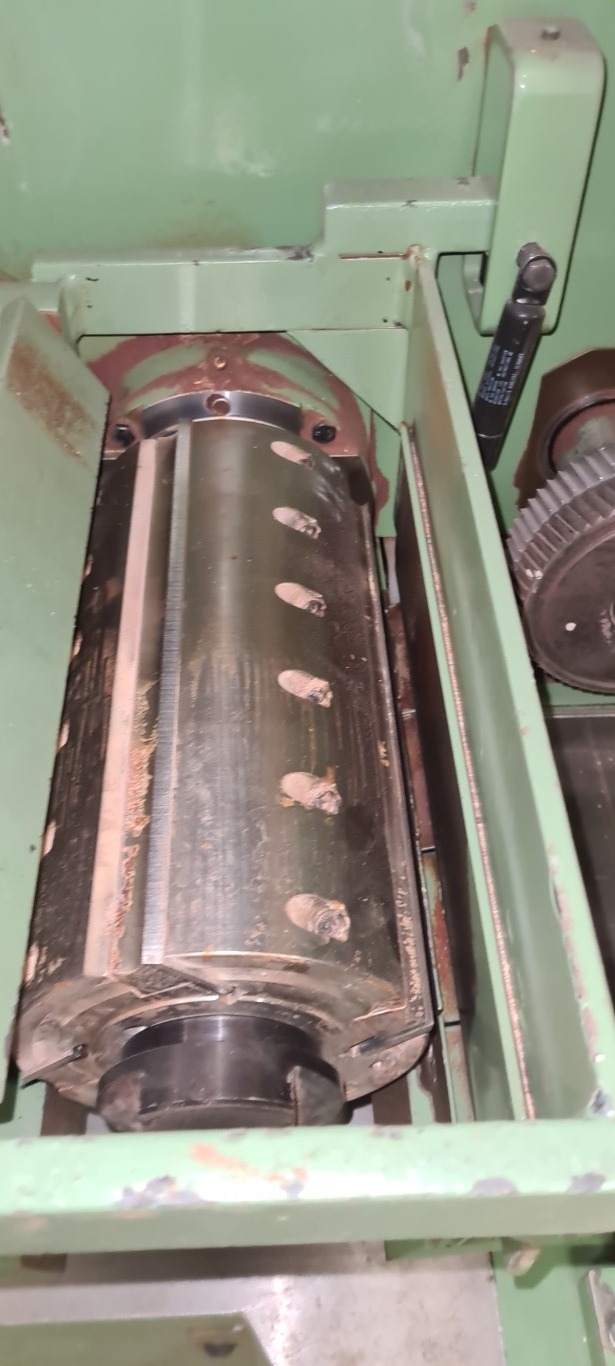

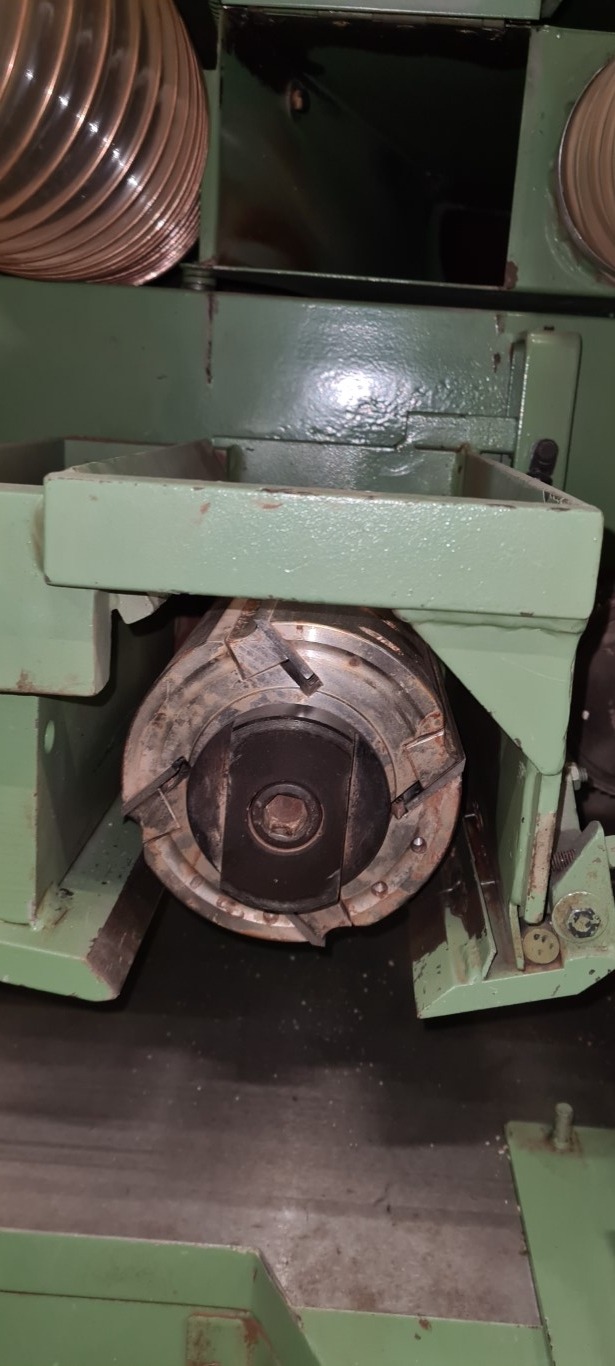

| Beitel-as: |
1. Onder: Z-4, ø125 mm, 6,000 tpm |
|
2. Rechts: Z-4, ø125 mm, 6.000 tpm |
|
3. Links: Z-4, ø125 mm, 6.000 tpm |
|
4. Boven: Z-4, ø125 mm, 6.000 tpm |
| Optioneel: |
5. Boven 2: Profielspindel, ø125 mm, 6.000 tpm |
|
6. Rechts 2: Profilerspindel, min ø100 – max ø180 mm, 6.000 tpm |
|
6. UNVERSEEL spindel ø125mm, 6.000 tpm |
| Min. doorvoerlengte: |
380 mm (460 mm bij profileren) |

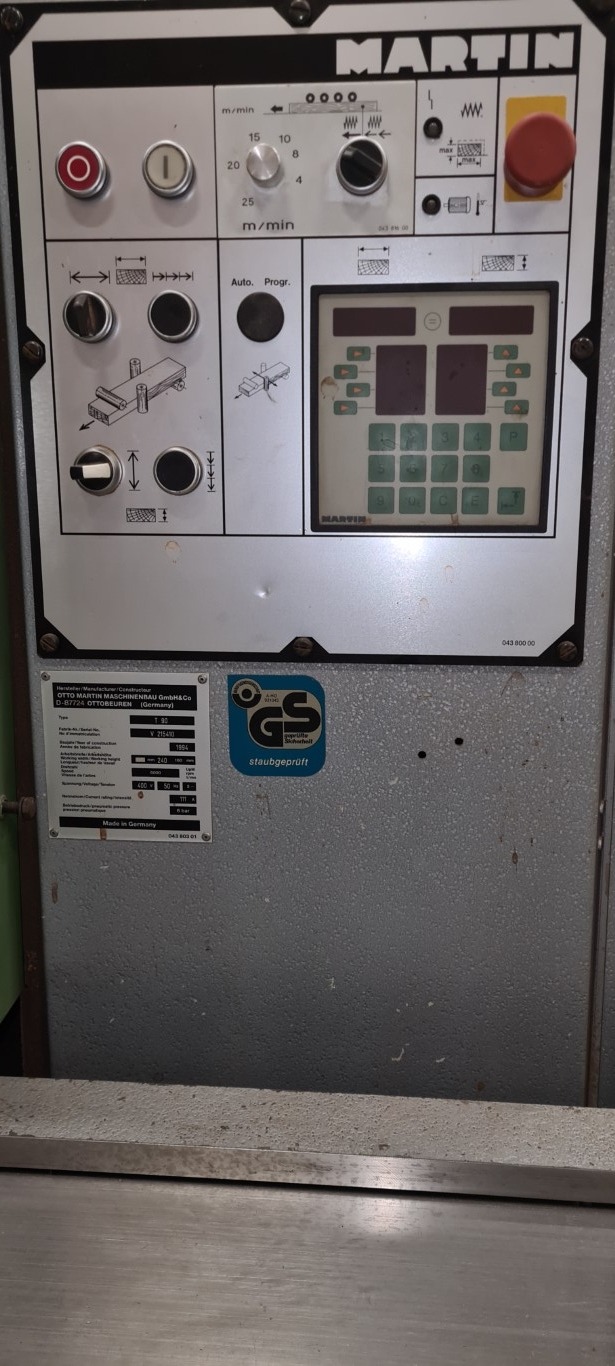

| Centrale besturing: |
NC-besturing met 100 programma plaatsen |
| Tafel smering: |
Automatisch gepatenteerd systeem |
| Spindelvolgorde: |
1. Onder 7.5 kW |
|
2. Rechts & Links samen 7.5 kW |
|
4. Boven 7,5 kW |
| Optioneel: |
5. Boven 2 met 7.5 kW |
|
6. Rechts 7.5 KW |
|
7. UNIVERSEEL spindel met 7.5 kW |
| Doorvoer: |
4 – 25 m/min ferquentie gestuurd |
|

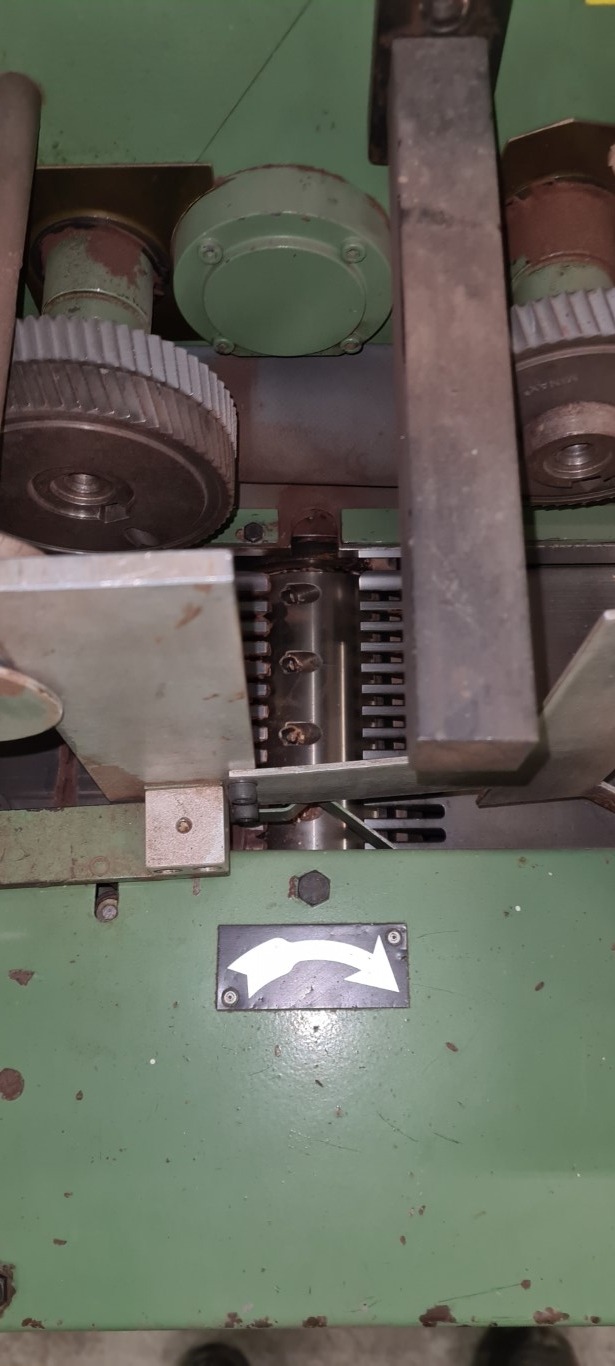

Staal intrek en rubber doorvoerwielen; 1e intrekwalsen als aparte groep in te stellen |
|

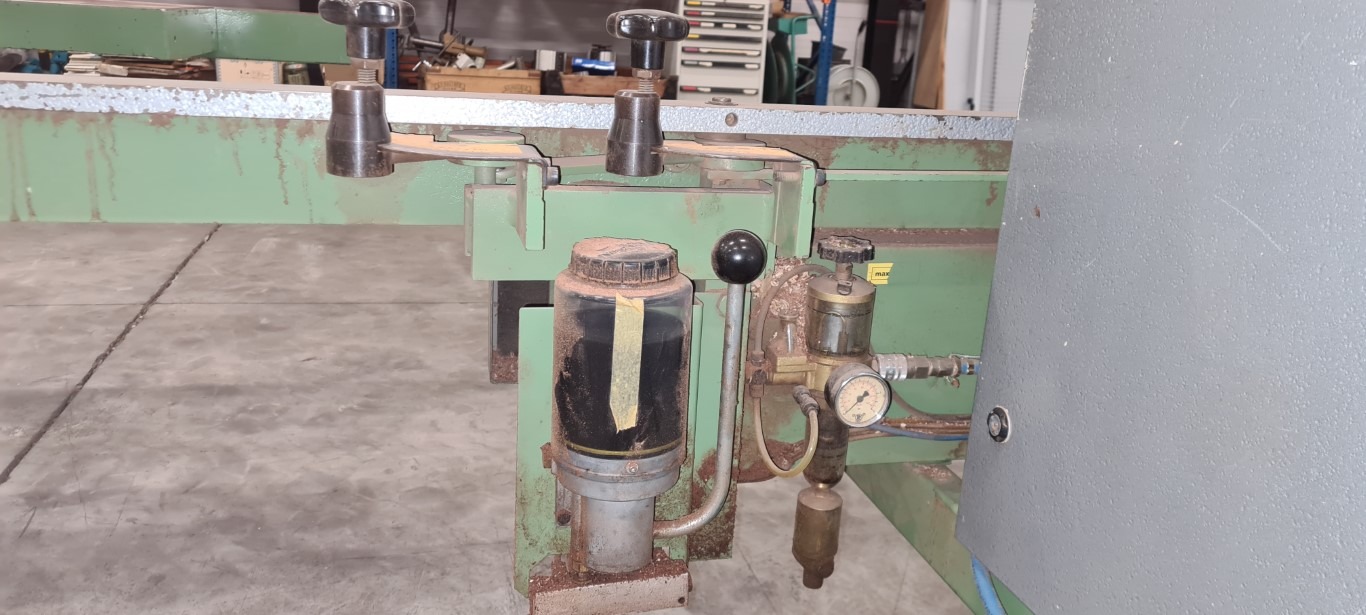

Pneumatische drukinstelling verdeelt in groepen |
|
|
| Centraal smering: |
Centrale smering -draaiende delen |
| Normieriung: |
CE |
|
|
| Conditie: |
Volledig functioneel |
