Martin T66

Beschrijving

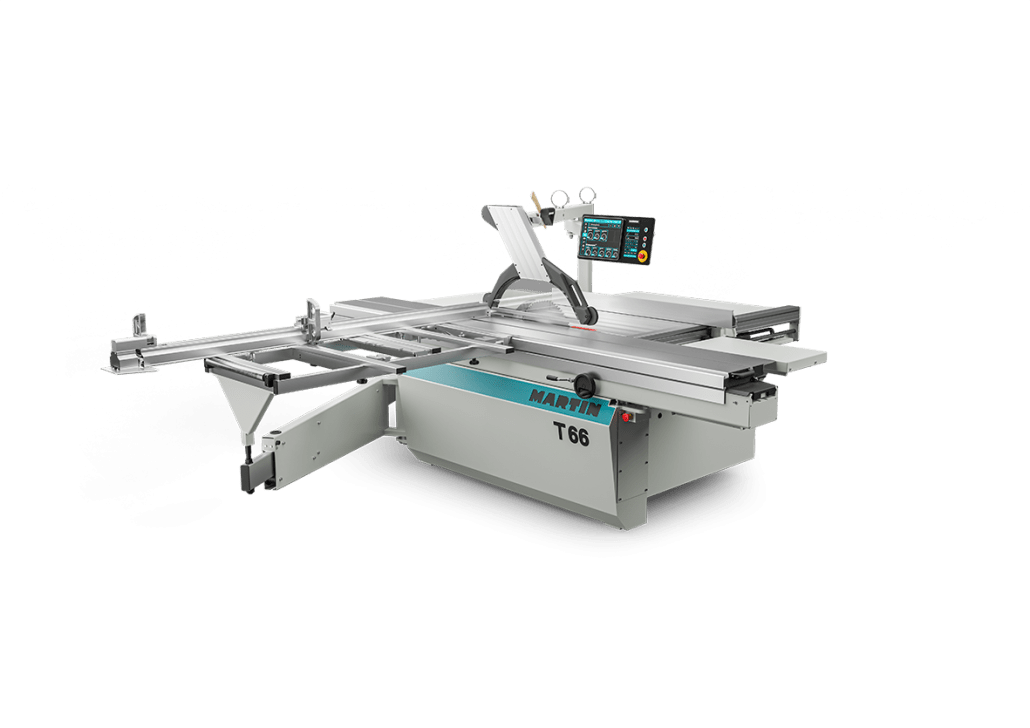

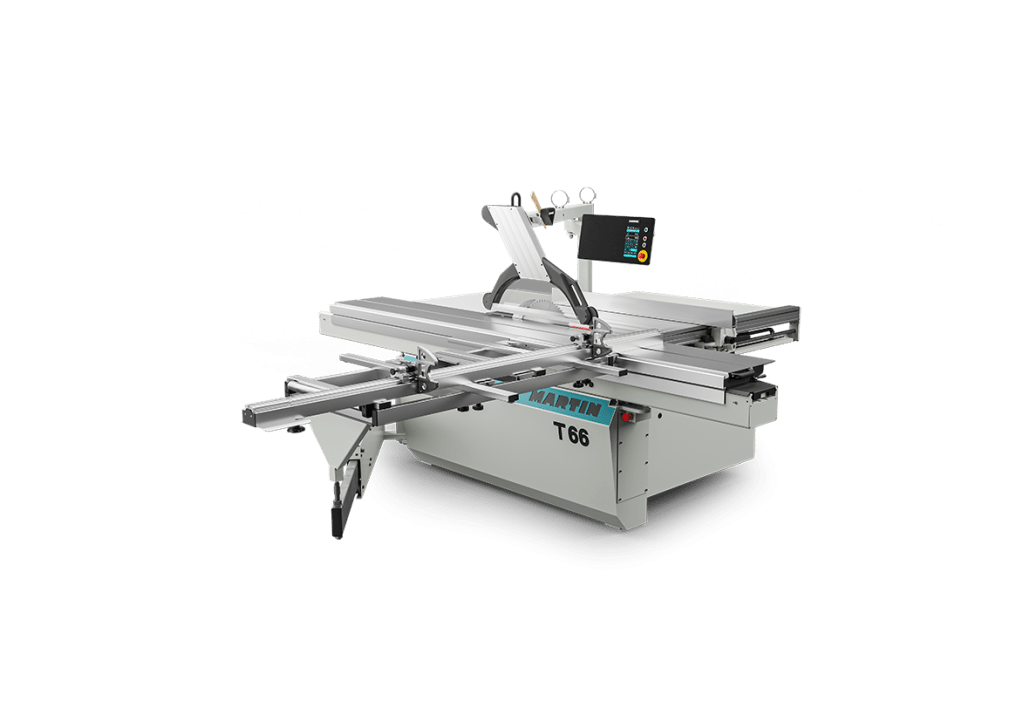

MARTIN formaatzaag T66
Technische gegevens:
Besturing 7″ TouchScreen ConnectTouch Besturing
Zaaghoogtehoogte & Schuinte electronisch gestuurd met digitale maataanduiding
zoals ook de bewegingen van de gemotoriseerde assen in Hold-Modus, (Beweging van de assen via Drukknop),
Uitlezing op display: 0,1mm – 0,1⁰, bij repeteer nauwkeurigheid van +/- 0,025 mm en – 0,005⁰
Gewicht: 1.200 – 1.700 KG
Tafelametingen: 850 mm x 1100 mm uit gietijzer
Tafelverlenging serie-matig over de gehele breedte
Tafelhoogte 900 mm.
Frame Dubbelwandig staal beton composietframe met een zeer hoge stijfheid en -trilling absorptie
Zaagbreedte 850mm,               Optioneel: 1350 mm.
Zaagbladdiameter Standaard: 250 – 450 mm

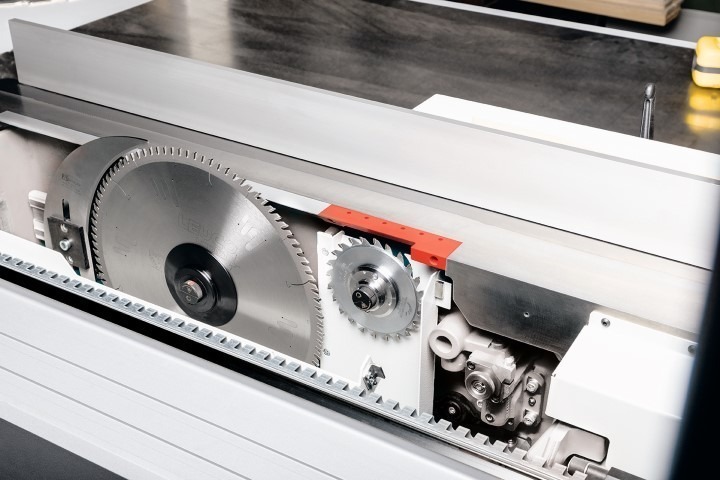

Zaagas  Ø 30 mm, met 2 meeneemgaten, voorrits  Ø 22 mm
Gereedschap-breedte max. 15 mm.
Zaagblad wissel Snelwisselsysteem “ProLock”.
Schuinstelling zaag 0º – 46º (met zaagblad max 5 mm).
Zaaghoogte 0°:  max. 155mm / zaagblad ø 450mm
45°: max. 110mm / zaagblad ø 450mm
Motor SynchroDrive type IE4 – Super Premium Efficiency Energie efficientie klasse  synchroon draaistroom motor.
Motorvermogen 4 kW, Optioneel tot 7,5 kW, die door zijn bouwvorm in korte tijd meermaals piekbelast mag worden en
biedt daardoor een grote vermogensreserve bovenop het nominale vermogen zoals aangegeven.
Toerentallen: Traploos regelbaar 1.000-6.000 tpm
Bedieningspaneel: Bedieningsveld op ooghoogte, draaibaar, ergonomisch. Incl Documenthouder
Rolwagen Standaardlengte 3000 mm, tafellengte is zaaglengte, op elke positie vergrendelbaar, geharde strippen, slijtvrij en zelfreinigend, uitwisselbare tafellippen, geëloxeerd.

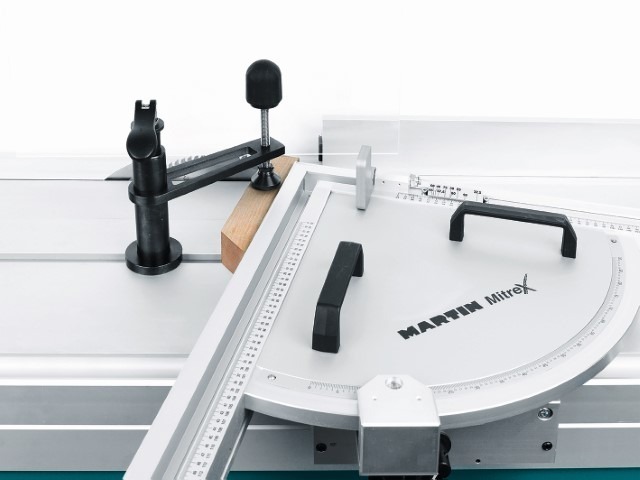

Lengte-aanslag Geëloxeerd aluminium met doorlopende aanslag,
fijnverstelling met loep voor beide aanslagelementen.
Maataanduiding op schaal. Lengte-verrekening voor
zaaglengte 95 – 2000 mm., uittrekbaar tot 3220 mm.
Oplegtafel Standaard uitvoering staal verzinkt, tafelafmetingen  1340 x 650 mm;
Afzuiging Zaagkap afzuiging  Ø 80 mm,  machineframe Ø 120 mm, minimaal 21 m3/min bij minimaal 800 Pa onderdruk.
Toebehoren Bekantrechthaak, terugtrekgreep, duwhout, imbus sleutels, 2 spouwmessen.
Elektrisch gedeelte Afsluitbare hoofdschakelaar elektronische rem; softstarter; motor beveiligingsrelais, noodstop, 3~/ 400V – 50 Hz
Emmissiewaarden Geluidsniveau volgens DIN EN ISO 11202 onbelast dB83, belast dB 84
Geluidsniveau piek DIN EN ISO 3746 onbelast dB 95, belast dB 95
Stofemmissie volgens DIN 33893 BGI 739, add. 4
Technische uitvoering van de besturing:

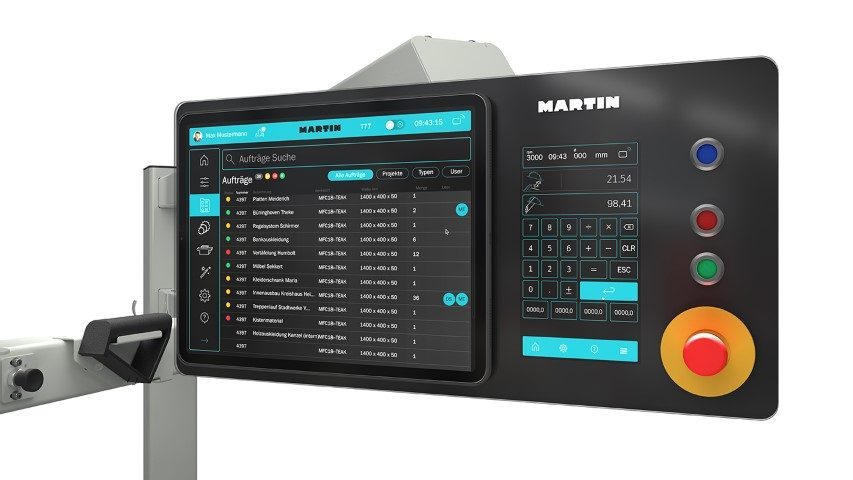

ConnectControl is de overkoepelende term voor het besturingsconcept dat de nieuwste generatie
formaatzagen en freesmachines van Martin Kenmerkt, & gepatenteerd door Martin.
Met ConnectControl krijgt u een uniek ontworpen, zeer efficiënt besturingsconcept
dat niet alleen volledig nieuwe horizonten opent voor machine bediening,
maar ook de hele wereld van moderne gegevensuitwisseling opent.

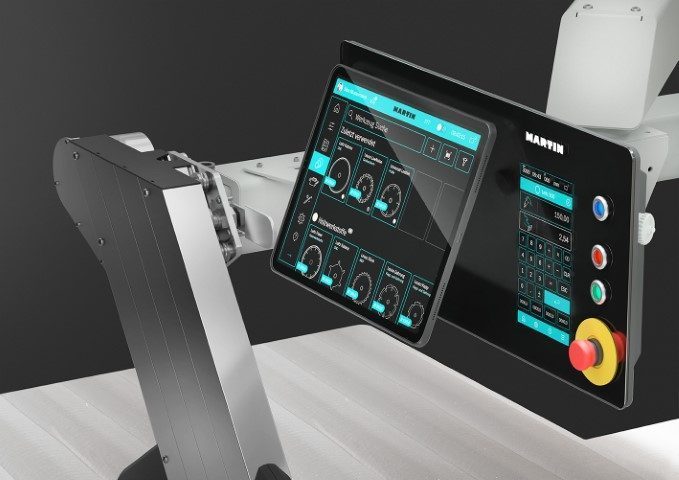

Met het 7″ TouchScreen ConnectTouch met hoge resolutie in het moderne 16:9 formaat
kan elke T14 comfortabel, snel en efficiënt op alle gemotoriseerde assen worden bediend.
De fraai vormgevende gebruikersInterface ondersteunt u bij all maatinvoeringen,
alle weergaven verwijzen naar het door u gespecificeerde gereedschap.
Met de ConnectPad en de ConnectApp die erop draait, kunt u op elk moment, zelfs achteraf,
meer elektronische ondersteuning voor de machine krijgen.
Met deze oplossing krijgt u niet alleen elektronische ondersteuning bij de bediening van de machine,
maar ook alle mogelijkheden die het Netwerk- en Internetverbindingen u bieden.
Aangevuld met de ConnectDrive Cloudoplossing, staan alle manieren van data-uitwisselingen
met andere softwareoplossingen van uw productieplanning voor u ter beschikking.
* Prestatieniveaus van machinebediening
Basisfuncties: Connect Touch ConnectApp Classic  ConnectApp Premium
Zaaghoogte electrisch gestuurd ● ●  ●
Zaagschuinte electrisch gestuurd ● ●  ●
Zaagbreedte electrisch gestuurd ○ ○ ○
Voorritshoogte electrisch gestuurd ○ ○ ○
Voorritspositie electrisch gestuurd ○ ○ ○
Voorritsbreedte electrisch gestuurd ○ ○ ○
Traploze toerenregeling ● ● ●
Toerentalweergave ● ● ●
Zaagsnelheidsweergave ● ● ●
Asbeweging via drukknop / Fijnafstellingspositionering ● ● ●
Herhaalknop voor asbewegingen – ● ●
Automatische correctie van zaaghoogte bij zwenken ● ● ●
Aantal gereedschapbeheer in bibliotheek (Online/Offline) 1 999 999
Programma’s / Zaaglijsten – 999 9999
Rekenmachine ( met geintergreerd resultaat naar de assen) – ● ●
Kalibratiefunctie voor gestuurde assen ● ● ●
Urenteller ● ● ●
USB-Interface ● ● ●
Machinediagnose ● ● ●
Hulppagina’s – ● ●
Reken en bedieningshulpmiddelen
Werkstukdikteverrekening ● ● ●
Vouw – ● ●
Groef (Enkel en meervoudig) – ● ●
Incrementele maat – ● ●
Hoekstrip – ● ●
Hoeksnede met overmaat – ● ●
Fotolijsten – – ●
Pennen en sliswerkzaamheden – – ●
Geometrische vormen (Driehoek, Trapezium, parallelogram) – – ●
Trechter ( Rugleuning) – – ●
verkeerde hoek – – ●
Krimp en zwelmaat – – ●
Machineuitbreiding vanuit besturing
Laser ○ ○ ○
Koelsmering ○ ○ ○
Beschermkap bewaking
Botsingsbewaking zaagblad zwenkend (1×45) – – –
Communicatie funties
Offline bediening ● ● ●
Cloud – gebruik via app of Tablet – ● ●
Connectie van PC/Netwerk naar cloud – ● ●
Aanmaken van zaaglijsten van PC naar Cloud – ● ●
Uitwisselen van zaaglijsten via Cloud – ● ●
Verbinding met zaagoptimalisatie via Cloud – – ●
Grafische weergave van zaagplannen / zaagoptimalisatie – – ●
Bacodescanner bij het oproepen van zaagprogramma’s – – ○
Labelprinter voor zaagoptimalisatie – – ○
Beheer van gereedschapgegevens van PC naar Cloud – ● ●
Beheer van speciaal gereedschap van PC naar Cloud – – ●
Beheer van opdrachtgegevens van PC naar Cloud – ● ●
Gebruikersbeheer – ○ ●
Onderhoud op afstand – ○ ●
